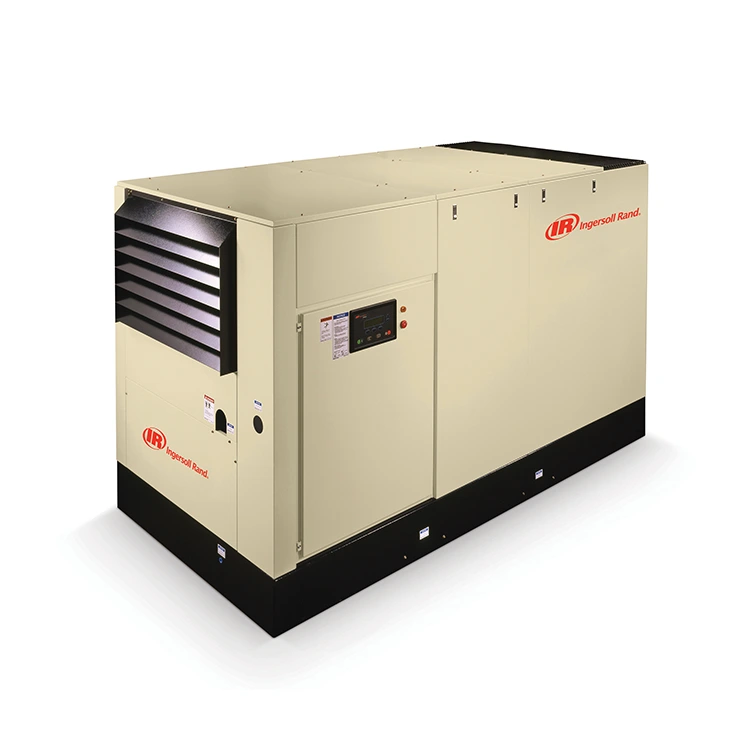

Dans la production industrielle, l'air comprimé est souvent considéré comme la « deuxième source d'énergie » après l'électricité, largement utilisé dans les outils pneumatiques, le transport de matériaux, le contrôle des instruments, la pulvérisation et de nombreuses autres applications. L'équipement fournissant cette puissance de base (le compresseur d'air à vis) affecte directement l'efficacité de la production et les coûts d'exploitation grâce à ses performances et sa fiabilité. L'Ingersoll Rand Compresseur d'air à vis inondé d'huile série RMssont conçus comme une solution systématique pour répondre à ces demandes. Leur valeur fondamentale repose sur trois dimensions : une efficacité énergétique élevée, une stabilité fiable et une optimisation de la productivité.
La valeur de la série RM commence par sa base technologique. Contrairement aux compresseurs à pistons alternatifs, les compresseurs à vis réalisent la compression du gaz grâce au changement de volume continu entre une paire de rotors hélicoïdaux engrenés (rotors mâles et femelles) à l'intérieur du boîtier, offrant une décharge continue, de faibles pulsations et un fonctionnement fluide.
S'appuyant sur cette base, la série RM renforce l'aspect pratique grâce aux technologies de base suivantes :
Airend de nouvelle génération (élément de compresseur) : C'est le cœur du compresseur. La série RM intègre un bloc compresseur de conception nouvelle qui optimise les profils du rotor pour améliorer l'efficacité tout en augmentant la cylindrée. Selon le modèle, les améliorations d'efficacité peuvent atteindre jusqu'à 16 %, avec des augmentations de cylindrée de 14 % à 34 %. Cela signifie que les utilisateurs peuvent obtenir un débit d'air plus important avec une consommation d'énergie inférieure, réduisant directement à la fois les investissements en capital et les coûts d'exploitation.
Systèmes d'entraînement et de moteur efficaces :
Modèles à vitesse fixe : équipés de moteurs à haut rendement IE3 conformes aux normes CEI, avec une protection IP55 et une isolation de classe F.
Modèles à vitesse variable : Certains modèles de la série RM utilisent des moteurs à aimant permanent refroidis par huile IE5 avec une protection IP66. Cette configuration de moteur est la clé de l'efficacité énergétique, fonctionnant en conjonction avec des entraînements à fréquence variable de grande capacité pour ajuster avec précision la vitesse de rotation en fonction de la demande d'air réelle, éliminant ainsi le gaspillage d'énergie associé à l'opération de déchargement dans les compresseurs à vitesse fixe.
Conception de système fiable et intelligente :
Technologie V-shield™ : utilise des joints toriques à joint facial pour fournir des connexions reproductibles et sans fuite, réduisant fondamentalement les points courants de fuite d'huile et d'air.
Contrôleur intelligent Luminance : surveille les paramètres de fonctionnement du compresseur en temps réel, tels que la température et la pression, et fournit des alertes précoces via le système d'alarme pour éviter les pertes de production dues à des arrêts inattendus.
Sélection du appropriéCompresseur RMnécessite une prise en compte des dimensions suivantes :
Il s’agit du critère de correspondance le plus fondamental. En prenant comme exemple la série RM 7-11kW, les paramètres standards sont les suivants :
| Modèle | Puissance nominale (kW) | Pression nominale (barg) | Déplacement (m³/min) |
|---|---|---|---|
| RM7 | 7.5 | 7.5 | 1.27 |
| RM7 | 7.5 | 10 | 1.02 |
| RM11 | 11 | 7.5 | 1.93 |
| RM11 | 11 | 12.5 | 1.32 |
Suggestion pratique : Au-delà de la puissance nominale, portez une attention particulière à la puissance spécifique : la puissance consommée pour produire une unité d'air comprimé. Les gains d'efficacité du bloc compresseur de nouvelle génération de la série RM offrent un avantage significatif dans cette mesure. Pour les besoins à plus grande échelle, la série RM200-250 peut réaliser 15 à 20 % d'économies sur les coûts électriques grâce à une conception optimisée.
Il s’agit d’une décision cruciale dans le processus de sélection.
Vitesse fixe : le moteur tourne à une vitesse constante. Convient aux scénarios de production unique avec une demande d'air stable et une fluctuation minimale. L'investissement initial est moindre, mais de l'énergie est gaspillée lors de l'opération de déchargement.
Entraînement à vitesse variable (VSD) : tels que les modèles à vitesse variable à aimant permanent ECO-PM de la série RM. Ceux-ci ajustent automatiquement la vitesse du moteur en fonction de la pression du réseau, permettant ainsi de « produire uniquement ce qui est consommé ». Si votre installation fonctionne sur plusieurs équipes ou connaît des fluctuations importantes de la demande d'air, les modèles VSD sont le choix inévitable. Bien que l'investissement initial soit plus élevé, les économies sur les coûts d'électricité permettent généralement de récupérer l'investissement dans un court laps de temps (les données du secteur suggèrent des réductions de consommation d'énergie de 35 à 60 % par rapport aux unités à vitesse fixe).
La série RM appartient à la catégorie des compresseurs à vis inondés d'huile, où l'huile lubrifiante est injectée dans la chambre de compression à des fins de refroidissement, de lubrification et d'étanchéité. Les avantages sont la rentabilité et la capacité d'atteindre des pressions plus élevées (par exemple, 14 barg) avec une compression en un seul étage, ce qui les rend adaptés à la plupart des applications industrielles générales.
Cependant, vous devez évaluer vos propres exigences en matière de qualité de l’air. Selon la norme de qualité de l'air ISO 8573-1, la fabrication générale nécessite généralement un air de classe 1 ou 2. Si votre application implique des industries alimentaires, pharmaceutiques, électroniques ou de semi-conducteurs avec des exigences de pureté extrêmement élevées, vous devrez peut-être envisager des compresseurs à vis sans huile ou ajouter un équipement de filtration et de séchage de précision en aval.
Même avec une sélection correcte, négliger l’installation et la maintenance peut entraîner une dégradation des performances, voire une panne.
Exigences d'installation et de site :
Accès à la maintenance réservé : la série RM est conçue dans un souci de commodité, avec des connexions de tuyauterie du même côté et un grand espace de maintenance. Lors de l'installation, respectez toujours les exigences manuelles pour garantir un espace de dissipation thermique adéquat et un accès pour l'entretien autour de l'unité.
Température ambiante : la série RM (en particulier les modèles 200-250) est conçue pour des températures ambiantes plus élevées, capable de s'adapter à des conditions de fonctionnement plus difficiles. Cependant, dans des environnements extrêmement chauds ou très poussiéreux, une ventilation améliorée ou une filtration d'entrée doit toujours être envisagée.
Entretien préventif :
Trois filtres et lubrifiant : L'essentiel de l'entretien du compresseur à vis réside dans le remplacement périodique du séparateur d'huile, du filtre à air, du filtre à huile et de l'huile lubrifiante. La conception du réservoir séparateur et des éléments de grand diamètre de la série RM garantit une séparation huile-air plus complète, un entraînement d'huile plus faible et des intervalles d'entretien prolongés. De plus, le liquide de refroidissement synthétique rempli en usine réduit les coûts des consommables.
Gestion des condensats : le séparateur d'eau intégré réduit efficacement les charges de post-traitement en aval, prolongeant ainsi la durée de vie de l'équipement.
| Symptôme | Cause probable | Action Corrective |
|---|---|---|
| Température de décharge élevée | Niveau d'huile insuffisant ; refroidisseur d'huile bouché ; thermostat défectueux | Vérifiez le niveau d'huile ; glacière propre ; remplacer le thermostat |
| Entraînement excessif d’huile | Élément séparateur usé ; robinet de vidange bloqué ouvert | Remplacer l'élément séparateur ; inspecter/réparer le robinet de vidange |
| Faible pression de refoulement | Filtre à air bouché ; fuites du système ; bloc compresseur usé | Remplacez le filtre à air ; vérifier la tuyauterie pour déceler des fuites ; consulter un fournisseur de services |
| Chargements/déchargements fréquents | Compresseur surdimensionné ; fuite en aval | Évaluer la taille ; réparer les fuites du système |
| Déclenchement en cas de surcharge du moteur | Problème d'alimentation électrique ; reliure mécanique | Vérifiez la tension ; inspecter l'accouplement d'entraînement |
Le côté pratique duCompresseurs à vis à bain d'huile série RMs'étend bien au-delà de l'équipement lui-même : il s'agit d'une solution systématique intégrant un bloc compresseur à haut rendement, un contrôle intelligent et une conception centrée sur l'humain. Il occupe une position équilibrée en termes d’efficacité énergétique, de fiabilité et de commodité de maintenance. Le principe de sélection doit toujours être « adapté à l'usage » : choisissez la puissance en fonction des exigences spécifiques en matière de pression et de débit ; décider de la vitesse variable en fonction des modèles de fluctuation de la demande d'air ; et déterminer les besoins en matière de post-traitement en fonction des exigences en matière de qualité de l'air de l'utilisation finale.
